高压双电源自动转换开关
产品详情

ZHW10-12高压双电源自动切换开


ZHW10-12Y型户外双电源自动投切装置(以下简称“双电源装置”)系三相交流50Hz户外高压开关设备,由两台柱上真空断路器和一台ZHW13智能双电源切换控制器构成;该装置主要应用于煤矿、石油、钢厂等高供电可靠性场所以及农网和城网的10kV配电系统,作为分、合负荷电流、过载电流、短路电流之用,并可实现双路电源自动切换,保证重要负载的实时供电,具有占地少,投资小,调试维护方便等特点,是实现供电自动化的理想开关设备。

ZHW10-12高压双电源自动切换开关

主要功能:

1)实现双电源互投控制、优先级备自投控制,具有故障闭锁、PT断线闭锁、两侧开关位置闭锁,一侧失压分闸,一侧自动合闸功能。

2)可根据用户要求,可配备过流、限时速断保护功能,保护定值可连续可调。

3)遥控功能,可配备无线遥控器,实现近距离遥控开关合、分控制,且带有自动逻辑闭锁判断功能,安全可靠。

4)本地操作、自动操作模式,可互相转切换,并可根据用户要求具有主、备投优先级功能。

5)可根据用户要求,配置完善的‘四遥’功能,可实现遥控、遥测、遥信、遥调功能。

高压双电源自动切换开关

(原理)

1无优先级备自投

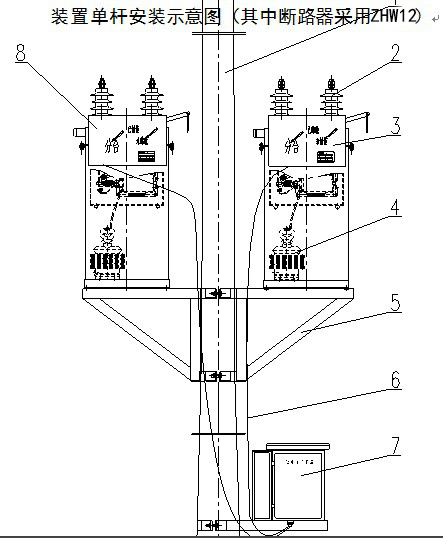

无优先级备自投是指双侧进线电源互为备用,当一侧失电后另一侧主动投入,双侧电源互相投切。如图1所示,初始状态1PT、2PT有压,断路器A合,断路器B分。如果主电源进线失电,1PT由有压变为无压,那么互投控制器根据逻辑判断将先分闸断路器A,后合闸断路器B,切换至备用电源供电。即使主电源来电,备用电源非故障不失压情况下,仍由备用电源供电。

2有优先级备自投

有优先级备自投是指区分断路器A、B合闸供电的优先级,例如设置优先级高的开关为断路器A,当发生备自投时电源切换至优先级低的断路器B,但当优先级高的开关这侧恢复供电时,互投控制器根据逻辑将重新切换电源回优先级高的电源,断路器B分闸,由断路器A合闸供电,恢复初始状态。

3备自投闭锁

判断条件1:CT有过流,判定负载或线路发生故障,开关分闸动作,不应当自动切换再次供电。

判断条件2:遥控或手动分闸开关,判定人为检修或者倒闸,不应当自动切换再次供电。

判断条件3:PT断线闭锁备自投,并报断线故障,提醒检修人员。
